規格

• 型號：LR-08FSⅢ
• 距離解析度：30m
• 觀測距離範圍：600m
• 光波脈衝頻率：4000Hz
• Incoherent積分次數：1000~16000
• 資料輸出間隔：標準1秒（可調整0.25秒～4.0秒）
• 光束掃瞄圖像：圓椎狀（±10°）掃瞄
• 掃瞄速度：1～20deg/sec
• 資料輸出：視線方向的風速、聲噪比、水平風速風向、垂直風速。
• 外部介面連接：LAN X1，USB2.0 X2，IEEE1394 X2
• 資料記錄容量：40GigaBytes
• 尺寸重量：
(a) 都卜勒光達系統W629mm,H305mm,D533mm，29公斤
(b) 光達天線W241mmH375mmD565mm，12公斤
(c) 三腳架4.0公斤
• 工作環境：
(a) 都卜勒光達系統溫度範圍：0°～40°濕度範圍：10~80%RH以下
(b) 光達天線：溫度範圍：-20°～40°濕度範圍：90%RH以下

• 防水等級：JIS C 0920
• 消耗電力（AC100V，50/60Hz）：200VA

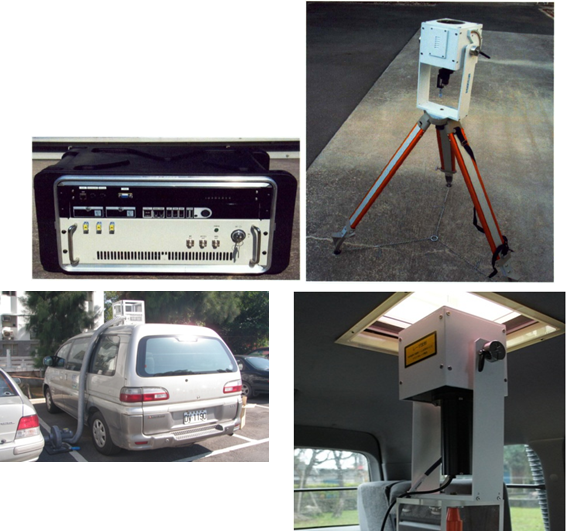

光達(LiDAR, Light Detection And Ranging) 是採用雷射光進行風向、風速之遠距觀測的方法。本中心採用日本三菱公司生產的LR-08FSⅢ型光達，主要可以分為光達主機及鏡頭兩大部份。主機除了內建雷射光輸出設備，亦包含一台個人電腦，可提供圖形化程式介面以便於隨時調整光達的掃描策略。本中心在觀測時皆是在天氣狀況較為惡劣之下進行，考量其防水性，原廠的鏡頭防水性僅能達到「垂直到15度的範圍落下之水滴而不會造成傷害」的等級，然而該防水等級對於經常伴隨雨水的強風或颱風實不足堪用，因此使用上勢必提高其防水能力，另外由於必須移動至各選擇之地況位址來進行觀測，機動性也是需要考量的因素之一。基於以上兩個因素，實場監測進行將光達設計成可置於車裡的形式，一方面車體本身可以達到保護光達的效果，且機動性良好，另一方面若在無遮蔽的地方進行量測，觀測人員也可邊就近觀察，一邊得到適當的休息。(光達規格不提供，愈瞭解者請洽本中心研究人員)


規格

• 型號Windsonic 1405-PK-040
• Low-cost 2-axis ultrasonic wind sensor
• Solid-state – maintenance-free
• 0-60m/s wind speed
• 0-359º wind direction
• Corrosion-free polycarbonate exterior
• NMEA Output
• SDI-12 V1.3 Compatible
• Low Power < 2mA – standby

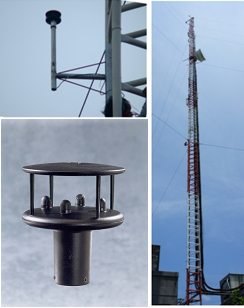

本中心自2006年即進行風速風向實場量測迄今已累積大量資料。除光達量測台灣各地況之垂直平均風速剖面外，大部分資料來自由超音波紅外線風速風向計於各高樓鐵塔之裝設。目前持續進行的實場計畫標的物有台北市兩處高樓頂樓及淡水中央電台三地。
